Общие преимущества
Корпорация Ace разработала первый насос с приводом от гидравлического двигателя по заказу компании John Deere в 1969 г. Ace продолжает разрабатывать полную номенклатуру эталонных материалов и гидравлической арматуры, позволяющую эффективно использовать насосы в полном диапазоне гидравлических систем.
Конструкция центробежных насосов обеспечивает хорошее сопротивление абразивным растворам и дополнительный расход для перемешивания. Для отличной коррозионной стойкости вал и компенсатор износа у всех насосов с гидроприводом из нержавеющей стали.
Преимущества насоса с приводом от гидравлического двигателя:
- БОЛЬШОЙ ВЫБОР МЕСТ УСТАНОВКИ: Размещение насоса не привязано к валу отбора мощности или приводному валу двигателя; его можно устанавливать в самых разнообразных местах, где требуется его применение.
- ПОДБОР ХАРАКТЕРИСТИК ПО ЗАКАЗУ: Производительность зависит от подачи гидравлического масла в двигатель и необязательно привязана к частоте вращения двигателя. Насос с гидроприводом создает более высокие давления, чем насосы с приводом от вала отбора мощности или ремённым. Они также способны поддерживать постоянный напор при изменениях частоты вращения двигателя в гидравлических системах с закрытым центром.
- ЛЕГКОСТЬ ОБСЛУЖИВАНИЯ:На насосе с гидроприводом нет ремней, требующих регулировки и обрывающихся. Раздельные валы насоса и гидравлического двигателя упрощают ремонт и замену. Нагрузки вала несут коренные подшипники насоса. Все насосы оборудуются легко заменяемыми механическими уплотнениями FKM
Шестерённый гидравлический двигатель Ace более эффективен, чем героторные, и менее подвержен повреждению из-за загрязнения, чем героторная конструкция. Встроенный игольчатый клапан позволяет перепускать до 34 литров (9 галлонов) в минуту избыточной рабочей жидкости в системах с открытым центром. Двигатель стандартной комплектации имеет реверсивный обратный клапан, предотвращающий работу в обратном направлении, и клапан торможения, защищающий уплотнение двигателя от махового эффекта рабочего колеса. Модели насосов, рекомендуемые для систем с закрытым центром и компенсацией давления, комплектуются диафрагменным дросселем.
Посетите www.AcePumps.com, где можно познакомиться с нашим онлайновым каталогом, или воспользуйтесь Интернет-справочником по выбору гидравлического оборудования Hydraulic Selection Guide.

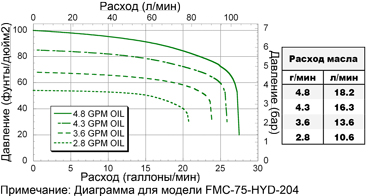

FMC-75-HYD-204 FMC-75-HYD-206
| 1 | 3/4 |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
- Для двигателя 204 требуется подвод рабочей жидкости не более 15,1 л/мин (4 галлонов/мин). Рекомендуется для:
- Систем с закрытым центром и компенсацией давления
- Систем с открытым центром - до 49,2 л/мин (13 галлонов/мин) со встроенным байпасом с игольчатым клапаном.
- Для двигателя 206 требуется подвод рабочей жидкости не более 26,5 л/мин (7 галлонов/мин), он подходит практически для всех тракторных гидравлических систем. Рекомендуется для:
- Систем с закрытым центром и компенсацией давления
- Систем с закрытым центром и контролем нагрузки датчиками
- Систем с открытым центром – вплоть до 60,6 л/мин (16 галлонов/мин), с встроенным байпасом с игольчатым клапаном.
Product Sheet
Instruction Manual
FMC-75SP-HYD-204 | FMC-75SP-HYD-206 | FMC-75SP-HYD-206-PWM
| 1" | 3/4" |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
Эти компактные устойчивые к коррозии насосы идеально подходят для перекачивания небольших объемов, распыления или промывки резервуаров.
Функции:
- Компактная и легкая конструкция
- Тесное соединение с отдельными валами насоса и двигателя для простоты обслуживания
- Полностью полипропиленовая конструкция с внутренней фурнитурой из нержавеющей стали, обеспечивающая превосходную коррозионную стойкость.
- Высокоэффективные гидравлические двигатели с малым расходом для эффективной работы
Product Sheet
FMC-HYD-202 FMC-HYD-203 FMC-HYD-204
FMC-HYD-206 FMC-HYD-210 FMC-HYD-310
| 1-1/4 | 1 |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
- Стандарт в сельском хозяйстве с 1969 г.
- Для двигателей 202 и 203 требуется подвод 7,6 л/мин (2 галлонов/мин) и 11,4 л/мин (3 галлонов/мин) рабочей жидкости. Рекомендованы для конструктивно-сложных систем с ограниченным расходом масла.
- Для двигателя 204 требуется подвод рабочей жидкости не более 15,1 л/мин (4 галлонов/мин). Рекомендуется для:
- Систем с закрытым центром и компенсацией давления
- Систем с открытым центром - до 49,2 л/мин (13 галлонов/мин) со встроенным байпасом с игольчатым клапаном.
- Для двигателя 206 требуется подвод рабочей жидкости не более 26,5 л/мин (7 галлонов/мин), он подходит практически для всех тракторных гидравлических систем. Рекомендуется для:
- Систем с закрытым центром и компенсацией давления
- Систем с закрытым центром и контролем нагрузки датчиками
- Систем с открытым центром – вплоть до 60,6 л/мин (16 галлонов/мин), с встроенным байпасом с игольчатым клапаном.
- Для двигателя 210 требуется подвод рабочей жидкости не более 37,9 л/мин (10 галлонов/мин). Рекомендуется для:
- Систем с закрытым центром и контролем нагрузки датчиками
- Систем с открытым центром - вплоть до 64,4 л/мин (17 галлонов/мин) со встроенным байпасом с игольчатым клапаном.
- Для двигателя 310 требуется подвод рабочей жидкости не более 60,6 л/мин (16 галлонов/мин). Рекомендуется для:
- больших систем с открытым центром - вплоть до 90,9 л/мин (24 галлонов/мин) со встроенным байпасом с игольчатым клапаном.
Product SheetFMC-150-HYD-206
| 1-1/2 | 1-1/4 |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
- Обеспечивает более высокое давление и больший объем для систем с большими баками и более длинными штангами опрыскивателя.
- Для двигателя 206 требуется подвод рабочей жидкости не более 26,5 л/мин (7 галлонов/мин), он подходит практически для всех тракторных гидравлических систем. Рекомендуется для:
- Систем с закрытым центром и компенсацией давления
- Систем с закрытым центром и контролем нагрузки датчиками
- Систем с открытым центром – вплоть до 60,6 л/мин (16 галлонов/мин), с встроенным байпасом с игольчатым клапаном.
Product SheetFMC-150F-HYD-206
| 220 Flange & 1-1/2" | 200 Flange & 1-1/4" |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
- Модель F снабжена отверстиями с нормальной американской трубной резьбой и фланцевыми соединениями промышленного стандарта.
- Модель является самовсасывающей, что делает ее идеальной для применений в транспортировочных и опрыскивающих системах.
- Обеспечивает более высокое давление и больший объем для систем с большими баками и более длинными штангами опрыскивателя.
- Для двигателя 206 требуется подвод рабочей жидкости не более 26,5 л/мин (7 галлонов/мин), он подходит практически для всех тракторных гидравлических систем. Рекомендуется для:
- Систем с закрытым центром и компенсацией давления
- Систем с закрытым центром и контролем нагрузки датчиками
- Систем с открытым центром – вплоть до 60,6 л/мин (16 галлонов/мин), с встроенным байпасом с игольчатым клапаном.
Product SheetFMC-150FS-HYD-206
| 220 Flange & 1-1/2" | 200 Flange & 1-1/4" |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
- Модель FS выполнена из нержавеющей стали марки 316 с отверстиями с нормальной американской трубной резьбой и фланцевыми соединениями промышленного стандарта.
- Модель является самовсасывающей, что делает ее идеальной для применений в транспортировочных и опрыскивающих системах.
- Обеспечивает более высокое давление и больший объем для систем с большими баками и более длинными штангами опрыскивателя.
- Для двигателя 206 требуется подвод рабочей жидкости не более 26,5 л/мин (7 галлонов/мин), он подходит практически для всех тракторных гидравлических систем. Рекомендуется для:
- Систем с закрытым центром и компенсацией давления
- Систем с закрытым центром и контролем нагрузки датчиками
- Систем с открытым центром – вплоть до 60,6 л/мин (16 галлонов/мин), с встроенным байпасом с игольчатым клапаном.
FMC-150SP-HYD-206
| 1-1/2 | 1-1/4 |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
- SP model is self-priming, making it perfect for load and spray applications
- Provides higher pressure and greater volume for applications with large tanks and longer spray booms.
- The 206 motor requires 7 GPM (26.5 LPM) maximum hydraulic fluid input and fits virtually all tractor hydraulic systems. Рекомендуется для:
- Pressure Compensating Closed Center Systems
- Load Sensing Closed Center Systems
- Open Center Systems up to 16 GPM (60.6 LPM) using internal needle valve bypass
Product SheetGemini Dual Pump Kit
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
Product Sheet
Setup Sheet
Instruction ManualFMC-200-HYD-210
FMC-200-HYD-304 FMC-200-HYD-310
| 2 | 1-1/2 |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
- Модель снабжена фланцевыми соединениями промышленного стандарта.
- Идеальна для опрыскивания, перемешивания в больших баках, перекачки жидкостей и сочетаний опрыскивания и перекачки
- Для двигателя 210 требуется подвод рабочей жидкости не более 37,9 л/мин (10 галлонов/мин). Рекомендуется для:
- Систем с закрытым центром и компенсацией давления
- Систем с закрытым центром и контролем нагрузки датчиками
- Систем с открытым центром – вплоть до 64,4 л/мин (17 галлонов/мин), с встроенным байпасом с игольчатым клапаном.
- Для двигателя 304 требуется подвод рабочей жидкости не более 41,6 л/мин(11 галлонов/мин). Рекомендуется для:
- Систем с закрытым центром и компенсацией давления
- Систем с закрытым центром и контролем нагрузки датчиками
- Систем с открытым центром – вплоть до 75,7 л/мин (20 галлонов/мин), с встроенным байпасом с игольчатым клапаном.
- Для двигателя 310 требуется подвод рабочей жидкости не более 60,6 л/мин (16 галлонов/мин). Рекомендуется для:
- Large Open Center Systems up to 24 GPM (90.9 LPM) using internal needle valve bypass.
210 Product SheetFMC-200SS-HYD-304
| 2" | 1-1/2" |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
Product SheetFMC-200F-HYD-304
| 300 Flange | 220 Flange |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
- F model equipped with industry standard flanged connections
- Ideal for spraying, large tank agitation, liquid transfer, and spray - transfer combinations
- The 304 motor requires 11 GPM (41.6 LPM) maximum hydraulic fluid input. Рекомендуется для:
- Pressure Compensating Closed Center Systems
- Load Sensing Closed Center Systems
- Open Center Systems up to 20 GPM (75.7 LPM) using internal needle valve bypass
Product SheetFMCSC-205F-HYD-304 FMCSC-205F-HYD-304-PWM
| 300 Flange | 220 Flange |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
Product Sheet
PWM Product SheetFMCSC-205FS-HYD-304 FMCSC-205FS-HYD-304-PWM
| 300 Flange | 220 Flange |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
PWM Product SheetFMCSC-125-HYD-204 FMCSC-125-HYD-206 FMCSC-125-HYD-206-PWM
| 1-1/4" | 1" |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
Product Sheet
Motor SheetFMCSC-155F-HYD-206 FMCSC-155F-HYD-304
FMCSC-155F-HYD-206-PWM FMCSC-155F-HYD-304-PWM
| 220 Flange & 1-1/2" | 200 Flange & 1-1/4" |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
Product SheetFMCWS-125-HYD-204 FMCWS-125-HYD-206 FMCWS-125-HYD-206-PWM
| 1-1/4" | 1" |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
Product SheetFMCWS-155F-HYD-206 FMCWS-155F-HYD-304
FMCWS-155F-HYD-206-PWM FMCWS-155F-HYD-304-PWM
| 220 Flange & 1-1/2" | 200 Flange & 1-1/4" |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
Product SheetFMC-650-HYD
| 1 1/2 | 1 1/4 |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
- Измененная геометрия рабочего колеса позволяет добиться повышенных значений давления при меньшей частоте вращения.
- Электрофорезное покрытие обеспечивает превосходную коррозионную стойкость.
- Для гидромотора М16 максимальный расход рабочей жидкости на входе должен составлять 14 галлонов/мин (53 л/мин). Рекомендуются:
- Для систем с закрытым центром, используемых для компенсации давления.
- Для систем с закрытым центром с обратной связью по нагрузке.
- Для систем с открытым центром, при расходе до 14 галлонов/мин (53 л/мин).
Product Sheet
Instruction ManualFMC-650F-HYD FMC-650F-HYD-PWM
| 220 Flange & 1-1/2" | 200 Flange & 1-1/4" |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
- Измененная геометрия рабочего колеса позволяет добиться повышенных значений давления при меньшей частоте вращения.
- Модель F снабжена отверстиями с резьбой NPT и стандартными соединительными фланцами.
- Для гидромотора М16 максимальный расход рабочей жидкости на входе должен составлять 14 галлонов/мин (53 л/мин). Рекомендуются:
- Для систем с закрытым центром, используемых для компенсации давления.
- Для систем с закрытым центром с обратной связью по нагрузке.
- Для систем с открытым центром, при расходе до 14 галлонов/мин (53 л/мин).
Product SheetFMC-650FS-HYD FMC-650FS-HYD-PWM
| 220 Flange & 1-1/2" | 200 Flange & 1-1/4" |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
FMCWS-650F-HYD FMCWS-650F-HYD-PWM
| 220 Flange & 1-1/2" | 200 Flange & 1-1/4" |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
Product SheetFMCWS-650FS-HYD FMCWS-650FS-HYD-PWM
| 220 Flange & 1-1/2" | 200 Flange & 1-1/4" |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
FMC-750F-HYD-M22 FMC-750F-HYD-M25
FMC-750F-HYD-M22-PWM
| 300 Flange | 220 Flange |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
- Конструкция рабочего колеса уравновешивает давление и устраняет осевую нагрузку на подшипники.
- Стандартные промышленные фланцевые отверстия обеспечивают повышенный расход.
- По заказу возможно комплектование гидромотора сливом картера, позволяющим увеличить ресурс уплотнений в проектируемых системах.
- Отсутствие общего вала электродвигателя и насоса упрощает техническое обслуживание.
- Для гидромотора М22 максимальный расход рабочей жидкости на входе должен составлять 18 галлонов/мин (65.8 л/мин). Рекомендуются:
- Для систем с закрытым центром, используемых для компенсации давления.
- Для систем с закрытым центром с обратной связью по нагрузке.
- Для систем с открытым центром, при расходе до 18 галлонов/мин (65.8 л/мин).
- Для гидромотора М25 максимальный расход рабочей жидкости на входе должен составлять 20 галлонов/мин (75.7 л/мин). Рекомендуются:
- Для систем с закрытым центром, используемых для компенсации давления.
- Для систем с закрытым центром с обратной связью по нагрузке.
- Для систем с открытым центром, при расходе до 20 галлонов/мин (75.7 л/мин).
Product SheetFMC-755FS-HYD-M22 FMC-755FS-HYD-M25
FMC-755FS-HYD-M22-PWM
| 300 | 220 |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
Product SheetFMC-855F-HYD
| 300 Flange | 300 Flange |
| дюйма на стороне всасывания | дюйм на нагнетательной стороне |
|---|
- Конструкция рабочего колеса уравновешивает давление и устраняет осевую нагрузку на подшипники.
- Стандартные промышленные фланцевые отверстия обеспечивают повышенный расход.
- По заказу возможно комплектование гидромотора сливом картера, позволяющим увеличить ресурс уплотнений в проектируемых системах.
- Отсутствие общего вала электродвигателя и насоса упрощает техническое обслуживание.
- Для гидромотора М30 максимальный расход рабочей жидкости на входе должен составлять 23 галлонов/мин (87 л/мин). Рекомендуются:
- Для систем с закрытым центром, используемых для компенсации давления.
- Для систем с закрытым центром с обратной связью по нагрузке.
- Для систем с открытым центром, при расходе до 23 галлонов/мин (87 л/мин).
Product Sheet
